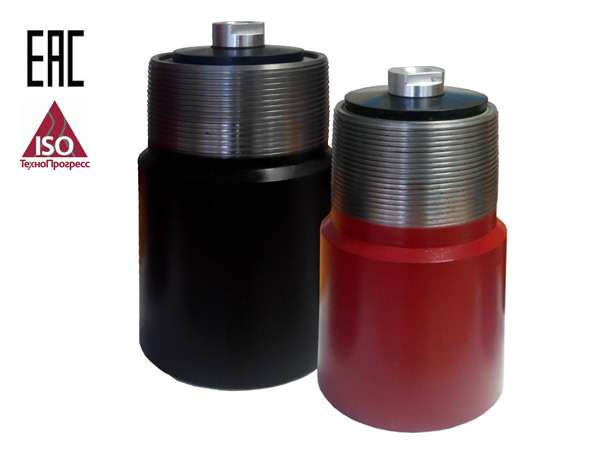

Клапаны обратные дроссельные
Клапаны обратныедроссельные (ЦКОД) предназначены для оснащения низа обсадныхколонн из труб по ГОСТ 632-80. Обеспечивают непрерывноесамонаполнение спускаемойобсадной колонны промывочной жидкостью ипредотвращают обратное движение жидкости(цементного раствора) из затрубногопространства в колонну в процессе еёцементирования.
Применениеобратного клапана позволяет вести спускобсадной колонны с установкой шара надседлом клапана или без шара, чтообеспечивает самозаполнение колонныпромывочной жидкостью.
Клапаны производятсяс наиболее популярными резьбовымисоединениями – ОТТМ, ОТТГ, БТС, с условнымидиаметрами труб 146, 168, 178, 194 и 245мм.
ПЕРЕЧЕНЬклапанов обратных дроссельных| Наименование | Исполнение | ||||
| ЦКОД-146 | ЦКОД-168 | ЦКОД-178 | ЦКОД-194 | ЦКОД-245 | |
| Присоединительные размеры (резьбы): ГОСТ 632-80, ГОСТ Р 51906-2002 | ОТТМ-146 БТС-146 | ОТТМ-168 БТС-168 | ОТТМ-168 БТС-168 | БТС-194 | ОТТМ-245 ОТТГ-245 БТС-245 |
| Рабочее давление, МПа (кГс/см2) | 15 (150) | 15 (150) | 15 (150) | 15 (150) | 15 (150) |
| Максимальный расход жидкости через клапан, л/сек (при давлении 15 МПа (150 кГс/см2)) | 60 | 60 | 60 | 60 | 60 |
| Давление продавливания шара, МПа (кГс/см2) | 1…1,5 (10…15) | 1…1,5 (10…15) | 1…1,5 (10…15) | 1…1,5 (10…15) | 1…1,5 (10…15) |
| Максимально допустимая температура, °К (°С) | 423 (150) | 423 (150) | 423 (150) | 423 (150) | 423 (150) |
| Диаметр проходного сечения в диафрагме, мм | 60+1,5 | 60+1,5 | 60+1,5 | 60+1,5 | 60+1,5 |
| Диаметр проходного сечения в дросселе, мм | 20+2,0 | 20+2,0 | 20+2,0 | 20+2,0 | 20+2,0 |
| Диаметр шара, мм | 76-0,74 | 76-0,74 | 76-0,74 | 76-0,74 | 76-0,74 |
| Наружный диаметр, мм | 166 | 188 | 198 | 206 | 270 |
| Длина клапана (не более), мм | 340 | 350 | 343 | 367 | 365 |
| Масса (не более), кг | 15,5 | 19,5 | 23 | 23 | 47,6 |
