Кернорватели
Кернорвателипредназначены для отрыва и удержаниякерна. Конструкция кернорвателей зависитот условий, в которых проводятся буровыеработы, т.е. от состава и свойствгорных пород.

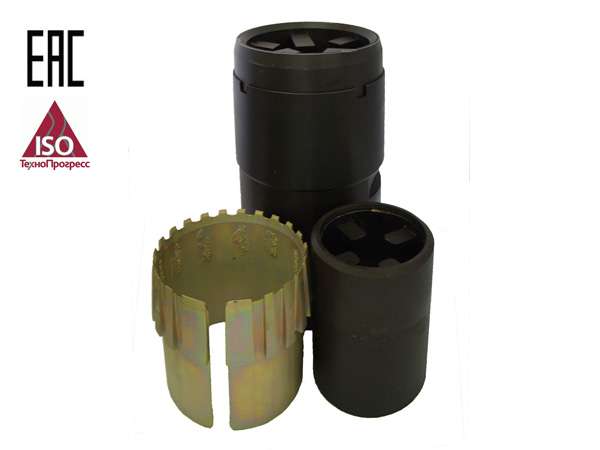

АО НПП «АДОНИС»производит три типа кернорвателей:
–Цанговый кернорватель предназначендля отрыва и удержания керна, представленноготвердыми, монолитными породами. Навнутренней поверхности цанг наносится алмазная или твердосплавная наплавка,что обеспечивает надежный вынос керна.
–Рычажковый кернорватель предназначендля отрыва и удержания керна, представленногосредними и мягкими породами.
–Цангово-рычажковый кернорватель обладаетэксплуатационными качествами двухпервых типов кернорвателей, чтообеспечивает надежность выполняемойим работы по выносу керна в разных потвердости и трудности отбора породах.Клапаныпроизводятся с резьбами двух типов –ОТТМ ГОСТ 632-80 и «Батресс» (БТС) – сусловными диаметрами труб 146 и 245мм.
АОНПП «АДОНИС» выпускает кернорвателиразмерами под керн 67мм длявсех серийных отечественных керноотборныхснарядов типа «Недра», «Кембрий»,«Силур», а также для керноотборныхснарядов зарубежного производства «DBSSecurity» и «Baker Huges».
Переченькернорвателей, выпускаемых АО НПП«АДОНИС»| Наименование | Вид наплавки | Краткая характеристика | Габариты | |||
| Наружный диаметр, мм | Длина, мм | Резьба | Масса, кг. | |||
| КРЦ-67А | Алмазное напыление | Кернорватель рычажково-цанговый Ø67 | 86 | 120 (по корпусу) | М80х2-7H | 1,52 |
| РЦ-67А | Алмазное напыление | Рватель цанговый Ø67 с алмазным напылением | 78,5 | 90 | -- | 0,23 |
| РР-67 | Рватель рычажковый Ø67 | 86 | 120 | М80х2-7H | 1,3 | |
| РР-67 | Рватель рычажковый Ø67 (с конструктивными измененями) | 86 | 120 | М80х2-7H | 1,77 | |
Примечание:
«К» - кернорватель, «Ц» - цанговый, «Р» - рычажковый, «В» - с вращающимися рычажками, «А» - напыление цанги алмазное
